名古屋市中村区 個人様宅 ネットワークカメラ設置の実例156
名古屋市中村区の個人様宅へPoE対応ネットワークカメラ4台の設置工事をさせていただきました。
PoE対応ネットワークカメラはカメラへの配線がLANケーブル1本だけで済みますので配線を通す貫通穴や隙間などが小さくても通りやすく、大きな穴を開ける必要がないというメリットがあります。
2台は屋外に設置、1台は車庫、もう1台は玄関前に設置しました。

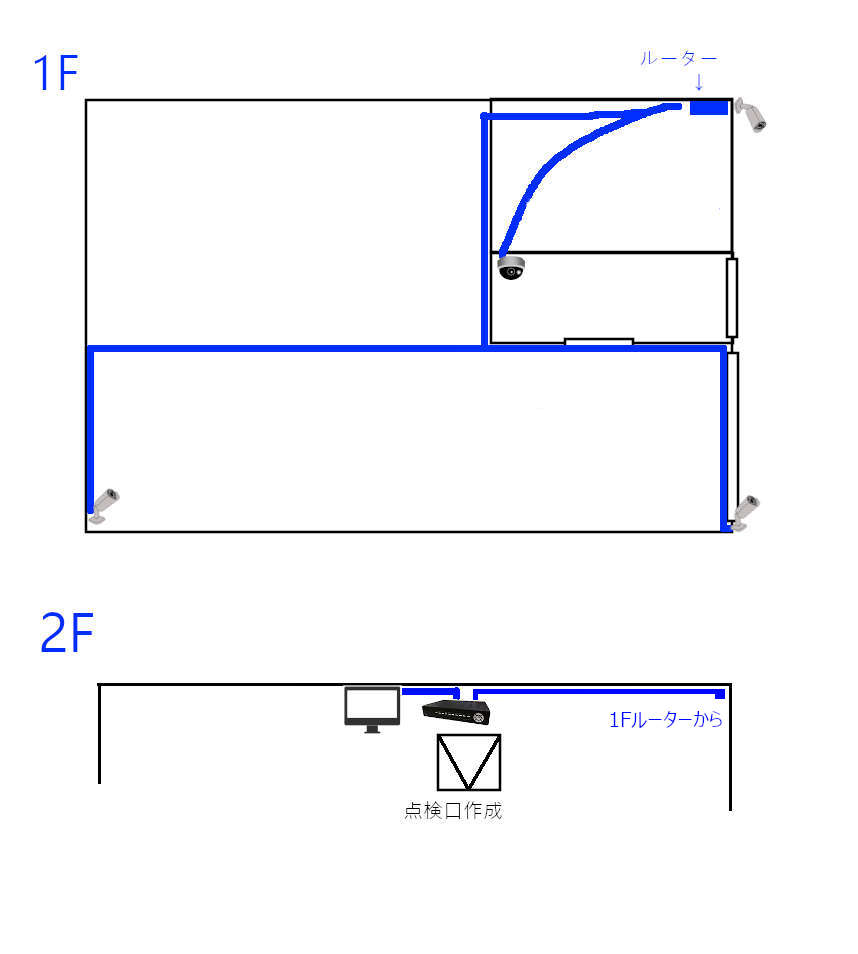

配線はPoEハブを1階に置き各カメラとLANケーブルで接続し、2階に置いた録画装置とPoEハブもLANケーブルで接続します。このようにPoEハブを1階に置いた事で1～2階間の配線はLANケーブル1本だけで済みます。
設置工事させていただいた防犯カメラ
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 2メガピクセル 高解像度カメラ
- PoE給電対応 LANケーブル１本の配線でOK
- ONVIF対応 ※ONVIF対応レコーダに接続可能ですが、他社レコーダの場合は表示されない事や制限がある場合があります。
- 赤外線照射距離は最長20m
- 屋根のない屋外へも設置可能な保護等級IP66
- 水平視野角は約80°
- 圧縮方式はH.265／H.264／MJPEGに対応
- 保証期間は3年間
| IPFBS01 仕様 | |
| 圧縮方式 | H.265／H.264／MJPEG |
| イメ一ジセンサ | 1／2.9” Cmos |
| レンズ | 3.6mm F1.2 |
| 解像度 | 1920×1080 |
| ストリーム | 1080P／720P ＠30fps |
| 最低照度 | 0.01LUX |
| 視野角 | 80° |
| 赤外線照射距離 | 最長20m |
| 音声入出力 | － |
| アラーム入出力 | － |
| 保護等級 | IP66 |
| スターライト | ○ |
| LANポート | 10／100BaseT |
| プロトコル | TCP／IP、UDP、RTP、RTSP、RTCP、HTTP、DNS、 DDNS、DHCP、FTP、NTP、PPPoE、SMTP、UPnP |
| 同時接続数 | 8ユーザー |
| SDカードスロット | － |
| 電源 | PoE／DC12V |
| 消費電力 | 5W |
| ブラウザ | IE |
| 使用温度範囲 | 10～50℃ 10～90％RH |
| 寸法 | 165（L）×65（D）mm |
| 重量 | 320g |
| ※外観及び仕様は予告なく変更することがあります。 | |
設置工事させていただいた録画装置（NVR）
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- H.265HEVC圧縮規格対応
- 5メガピクセルネットワークカメラ録画可能
- 各解像度で各カメラ30fps（1秒間30コマ）録画可能
- 動体検知・スマート検知・アラーム録画対応
- 詳細な録画データ検索
- 録画データバックアップ機能
- 使いやすいメニュー設定
- ウェブアプリケーション（ローカル・リモート）・PCアプリケーション管理
- 簡単DDNS設定
- 最大5ユーザーアクセス可能
| NVRW04 仕様 | |
| 圧縮方式 | H.265／H.264／MJPEG |
| 解像度（合計） | 5M／4M／3M／1080P／720P／＠120fps |
| 表示画面数 | 1／4画面 |
| 映像出力HDMI | 3840×2160／1920×1080／1280×1024 |
| 映像出力VGA | ー |
| 音声入力 | ー |
| 音声出力 | 1 |
| アラーム入力 | ー ※MT-ALM0416を使用し増設可能 |
| アラーム出力 | ー ※MT-ALM0416を使用し増設可能 |
| LANポート | 10／100M Base-T |
| プロトコル | TCP／IP、PPPoE、DHCP、DDNS（Auto DDNS） |
| 同時接続数 | 5ユーザー |
| HDD | SATA×1 標準4TB搭載 |
| USBポート | USB2.0×2 ※バックアップUSBメモリ/外付けHDD、2TBまで（フォーマットFAT32のみ対応） |
| 電源 | DC12V／5A |
| モバイルアクセス | iOS/Android |
| WEBアクセス | Internet Explorer |
| PCアクセス | NVMS（付属） |
| 使用温湿度範囲 | 5～40℃ 10～90％RH |
| 寸法 | 300(W)×45(H)×249(D)mm |
| 重量 | 1,000g |
| 保証期間 | 3年間 |
