名古屋市中川区 法人様 200万画素AHD防犯カメラ設置の実例100
名古屋市中川区の法人様に200万画素フルハイビジョンのAHD防犯カメラを1台、増設工事させていただきました。

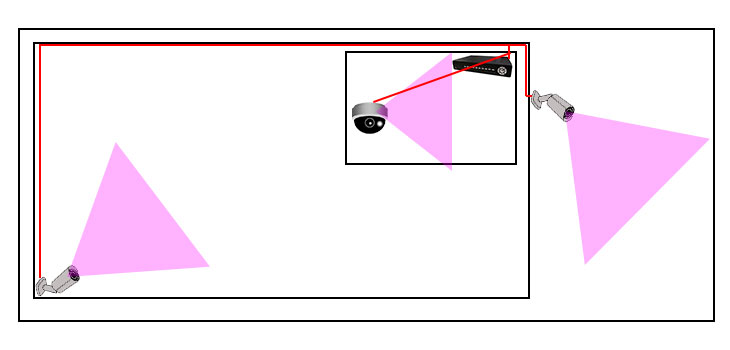

倉庫内と事務所内に1台ずつ防犯カメラがあり事務所に録画装置があります。これらは以前に弊店で設置させていただいた物です。この録画装置に防犯カメラを1台追加しました。
追加の防犯カメラは屋外に設置いたしました。建屋の壁面に設置し、ケーブルはCチャンの溝に落としこんでいます。
ケーブル保護の為の配管類が不要でしたので費用も比較的安く抑えられております。
設置工事させていただいた防犯カメラ
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- AHD2.0 (フルハイビジョン1920×1080）、AHD1.0 （ハイビジョン1280×720）、アナログCVBS （960×480） 出力が可能
- 新映像伝送方式であるAHDに対応
- 高画質映像をそのままに最長で約300m遠方まで送信可能（5C-FB同軸ケーブル使用時）
- 赤外線LED搭載 屋内で最長30m、屋外で最長20mまで照射可能
- WDR(ワイドダイナミックレンジ）回路搭載により、明暗差の大きな被写体の、明度の映像と暗部の映像をデジタル合成して、明るい部分も暗い部分も綺麗に再現可能
- AHD/CVBS切替により、従来のアナログレコーダーへの出力も可能
- AHD2.0出力時の水平画角は約82.5度の広範囲
- 防水規格IP66等級なので屋根のない屋外へも設置可能
- 逆光補正機能搭載
- 保証期間は3年間
| catFA-HD3211F 仕様 | |
| 動作温度／湿度 | －10℃～＋50℃／ ～85％（結露しないこと） |
| 電源 | DC12V |
| 消費電流 | AHD：約120mA （赤外線照射時 約300mA） CVBS：約110mA （赤外線照射時 約290mA） |
| 映像出力 | BNC |
| 撮像素子 | 1/2.9インチ SONY 2Mega Exmor CMOS Sensor |
| 総画素数 | 2000（H）×1121（V）、2.24M Pixels |
| 有効画素数 | 1984（H）×1105（V）、2.19M Pixels |
| 画像サイズ | FULL HD：1920×1080 30／25fps HD：1280×720 30／25fps 960H：960×480 |
| スキャン方式 | プログレッシブスキャン |
| 同期方式 | 内部同期 |
| 解像度 | AHD：1920×1080 （1080p＠30f／1080p＠25f） AHD：1280×720 （720p＠60f ／720＠50f） CVBS （COMET）：700TVL（1000TVL） |
| S／N比 | 50dB （AGC OFF） |
| 赤外線照射距離 | 最大約20m （屋内最大30m） |
| LED個数 | 24個 |
| 最低照度 | カラー：0.001Lux、白黒：0.0001Lux、赤外線照射時：0Lux |
| 焦点距離 | f＝4mm |
| フォーカス範囲 | 2.1～∞ |
| 画角 | 水平：82.5度 垂直：48.1度 |
| デジタル処理 | フリーズ、左右、上下、回転、色反転 |
| 電子感度アップ | ×2～×30 |
| ワイドダイナミックレンジ | 有り |
| デイナイト | オート、白／黒、カラー、EXT |
| シャッタースピード | オート、FLK、1／30、1／60～1／50000、×2～×30 |
| 逆光補正 | 有り（BLC、HSBLC） |
| ホワイトバランス | ATW、AWC→セット、屋内、屋外、マニュアル、AWB |
| フリッカ補正 | 有り |
| 赤外線カットフィルター | 有り |
| 防塵・防水性能 | IP66 |
| 外形寸法 | （W）74×（H）68×（D）186mm |
| 本体重量 | 約350g |
| ※外観及び仕様は予告なく変更することがあります。 | |
