愛知県津島市 個人様宅 AHD防犯カメラ設置の実例70

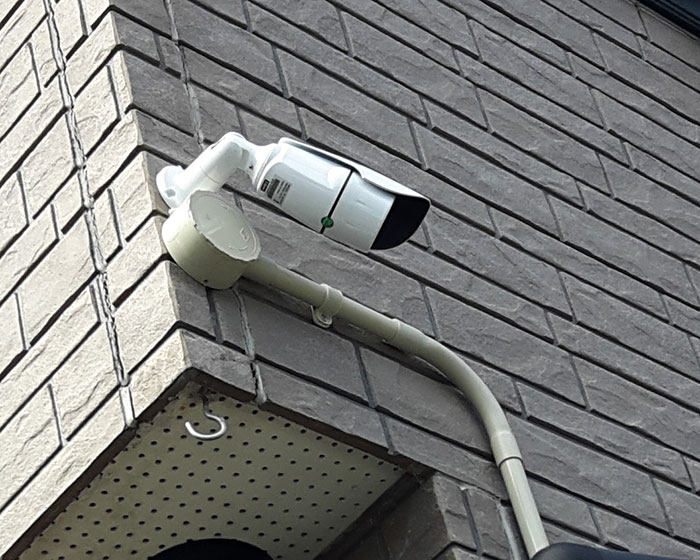

愛知県津島市の戸建住宅に130万画素AHD防犯カメラを2台設置させていただきました。
上記の画像では青く塗ったせいで分かりにくくなってしまいましたが、建物の同じ面の両端に1台ずつ、視野をクロスさせる感じで設置いたしました。

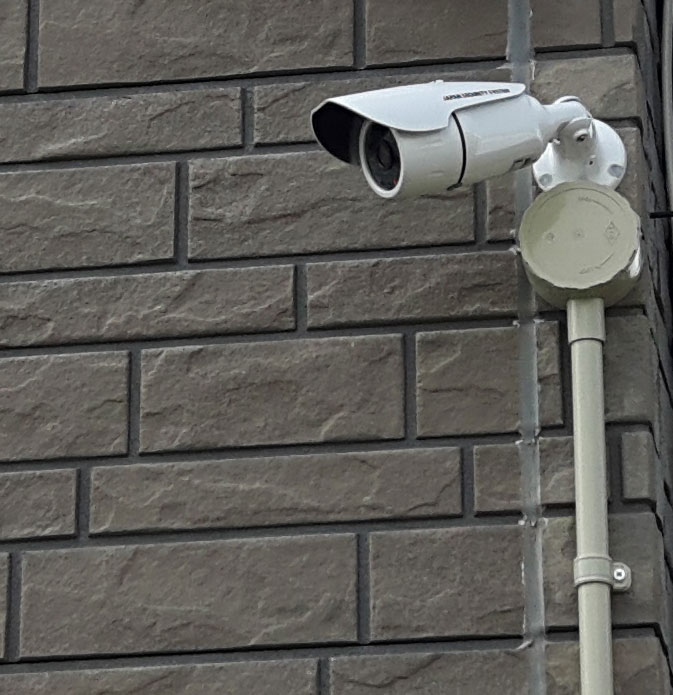

今回のお客様は自動車の防犯が主目的ですので車の運転席側、助手席側が両方映るように防犯カメラを設置しました。
設置工事させていただいた防犯カメラ
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 新映像伝送方式であるAHDに対応
- 高画質映像をそのままに最長で約500m遠方まで送信可能（5C-FB同軸ケーブル使用時）
- 赤外線LED搭載 屋内で最長30m、屋外で最長25mまで照射可能
- WDR(ワイドダイナミックレンジ）回路搭載により、明暗差の大きな被写体の、明度の映像と暗部の映像をデジタル合成して、明るい部分も暗い部分も綺麗に再現可能
- スーパー・デジタル・ノイズ・リダクション（3D-DNR）機能で画面上のノイズをデジタル処理により減少させ、よりクオリティの高い映像を再現可能
- AHD/CVBS切替により、従来のアナログレコーダーへの出力も可能
- 逆光補正機能搭載
- 保証期間は3年間
| 130万画素 IR 屋外用監視カメラ catFA-HD1211F 仕様 | |
| イメージセンサー | 1/2.8 インチ SONY 1.3Mega CMOS Sensor |
| 解像度 | 1280 × 720 / 1000TVL |
| 画素数 | 130万画素 |
| 撮影範囲 | 水平：約70.2度 上下：約57.6度 |
| 赤外線照射時 | 最大約25m（屋内最大約30m） |
| 動作可能周囲温度 | -10～＋50度 |
| 最低照度 | 白黒：0.04Luxカラー：0.2 Lux（赤外線照射時0Lux） |
| 重量 | 約485g |
| レンズ | f=3.6mm |
| 外形寸法 | 約80（幅）× 106.9（高）× 217.3（奥）mm |
| 電源 | DC12V |
| 消費電流 | 通常135mA（赤外線照射時約450mA） |
| 逆光補正機能 | 有り |
| フリッカレス機能 | 有り |
| IP等級 | IP66 |
設置工事させていただいた録画装置（DVR）
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- AHD1.0＆AHD2.0＆アナログカメラに対応したハイブリッドレコーダ
- 高画質フルハイビジョン、長距離配線化を実現した新規格 AHD2.0に対応したレコーダ
- 高機能ネットワーク遠隔監視機能を標準装備
- AHD規格だけではなく、既存のアナログ（960/D1/CIF）入力にも対応したハイブリッドモデル
- 大容量2TB HDD搭載
- iPhone/iPad、Androidなどのスマートフォン対応。専用アプリで世界中どこからでも防犯カメラの映像を見ることが可能
- ネットワークを通して、設定の変更、再生、PTZカメラの操作が可能
- HDMI、VGA出力端子搭載
- 保証期間は3年間（HDD、ファンは1年間）
- センサーやアラームも接続可能
- 音声は4入力、1出力
| catFR-N104AHD 仕様 | |
| 操作 | 前面パネル、赤外線リモコン、マウス |
| 最高解像度 | 1920（H）×1080（V）NTSC信号 |
| 記録方式 | H.264 |
| 録画速度(1920×1080時) | 1920×1080 (60コマ/秒) 1920×540 (60コマ/秒) 1280×720 (60コマ/秒) 640×360 (60コマ/秒) |
| 録画速度(1280×720時) | 1280×720 (120コマ/秒) 640×360 (120コマ/秒) |
| 録画速度(アナログ時) | 960H (960×480) (120コマ/秒) D1(720×480) (120コマ/秒) CIF (360×240) (120コマ/秒) |
| 映像入力 | 4入力 （BNC） |
| 映像出力 | HDMI / VGA信号 |
| 録画画質設定 | 5段階で選択可能 |
| 内蔵HDD | 2TB |
| バックアップ | USBフラッシュメモリー（別売）／外部HDD（別売）／ネットワーク |
| ネットワーク機能 | 標準装備（TCP/IP接続）RJ45 |
| アラーム入力/アラーム出力 | 4入力 / 1出力 |
| 音声入出力（RCA） | 4入力（RCA） / 1出力（RCA） |
| 動作可能周囲温度 | 5度～40度（湿度60%未満であること） |
| 外形寸法/重量 | 約300（幅）×52（高）×208.7（奥）mm / 約1.5kg |
| 消費電力/電源供給 | 最大約20W / DC12V 2A（付属品ACアダプターを使用） |
| 保証期間 | 3年間 （HDD、ファンは1年間） |
