名古屋市港区 法人様 HD-TVIカメラ、セキュリティシステム設置の実例40

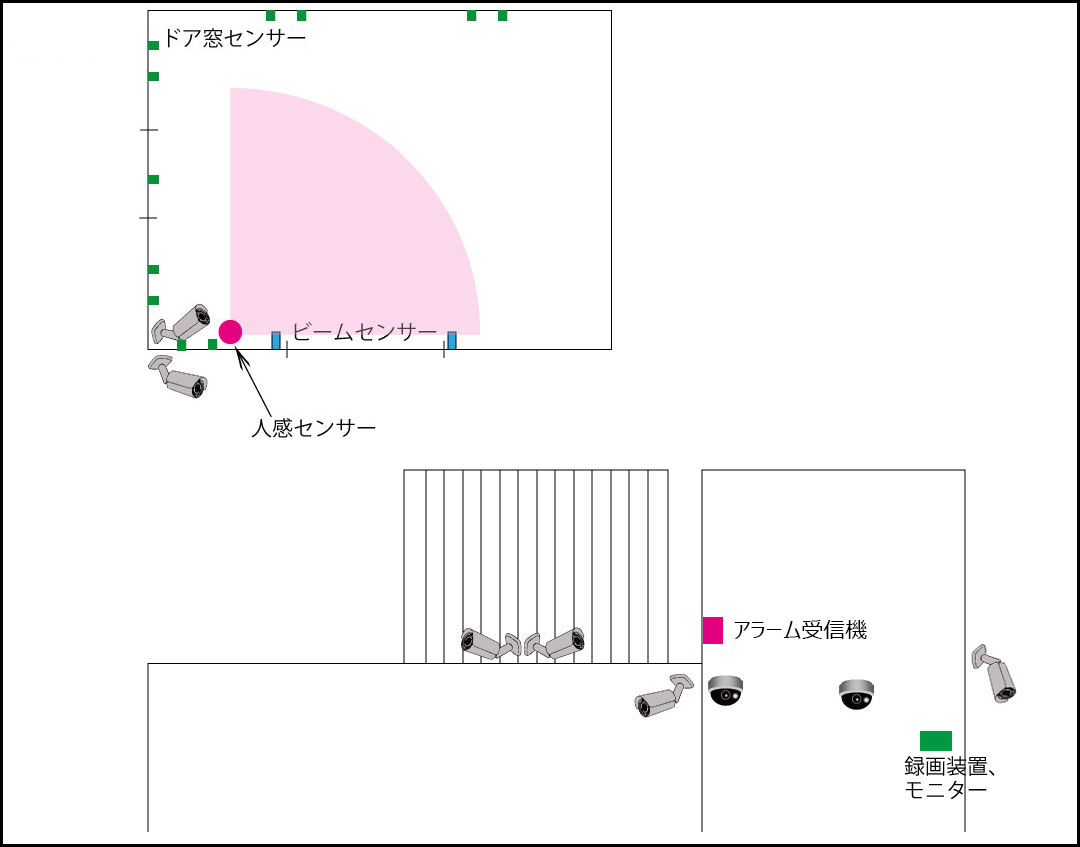

既設のアナログカメラからの置き換え及び増設で8台の210万画素HD-TVIカメラを設置させていただきました。またセキュリティシステムも既設のものに人感センサー、ビームセンサー、ドア・窓センサーを追加設置させていただきました。
HD-TVIカメラとは今まで防犯カメラ用映像信号線として主に使用されていた3C-2Vケーブルをそのまま使用し200万画素以上の高画質を実現したアナログ200万画素防犯カメラです。
デジタル200万画素のHD-SDIカメラと比較するとさすがに少し劣りますがそれでも十分に綺麗な映像を得られ、価格は半分ほどで済みます。
設置工事させていただいた防犯カメラ
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 既存のケーブルをそのまま使える最先端のフルHDシステム「HD-TVI」
- 約210万画素1/2.9インチCMOS搭載
- 2.8mm～12mmバリフォーカルレンズ搭載
- 赤外線照射距離は最大約25m
- 防水規格IP66相当の防雨型
- 取外し可能なサンシェード付き
- ケーブル収納式ブラケット採用
- 詳細設定が可能なDCCS機能
| 210万画素 IR 屋外用監視カメラ ITC-DG205XN 仕様 | |
| 撮像素子 | 1/2.9インチ CMOSイメージセンサー |
| 有効画素数 | 約210万画素 1930（H）×1088（V） |
| 水平解像度 | 1080P @ 30fps |
| 最低被写体照度 | 0.1Lux / 0Lux（赤外線ON時） |
| S/N比 | 48dB以上 |
| 電子シャッター | 自動（1/30～1/33,750） |
| レンズ | f2.8mm～12mm / F1.4～F2.8 |
| 画角 | 広角時：103°(水平)/54°(垂直)/122°(対角) |
| 望遠時：31°(水平)/17°(垂直)/36°(対角) | |
| 赤外線LED | 36個 |
| 赤外線有効距離 | 最大約25m |
| デイ・ナイトモード | 有 |
| ホワイトバランス | AUTO / INDOOR / OUTDOOR / USER |
| AGC | High / Middle / Low / Off |
| シャープネス | 調整可 |
| アイリスモード | AES |
| 防水規格 | IP66相当 |
| 映像出力 | 1.0 Vp-p コンポジット 75Ω BNC |
| 使用環境温度 | -25℃～50℃ |
| 電源 | DC12V / 1A |
| 消費電力 | 210mA（赤外線OFF） / 520mA(赤外線ON) |
| 寸法 | 約87(H)×95(W)×272（L）mm （ブラケット、サンシェード含む） |
| 保証 | １年間 |
設置工事させていただいた録画装置（DVR）
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 最新のフルハイビジョンカメラ「HD-TVI」に対応
- 従来のアナログカメラも接続することができるハイブリット方式
- 録画を止めずに検索・再生が可能な同時録再機能搭載
- USBフラッシュメモリバックアップ機能搭載
- HDMI/VGA/BNC出力端子を搭載
- 4音声入力・2音声出力機能を搭載
- 常時録画・動体検知録画・タイマー録画など多彩な録画機能
- カメラ表示設定(マスク機能)
- 全画面、4分割、9分割の画面表示が可能
- 1カメラ映像を指定秒数ごとに切り替える自動切替表示が可能(4分割での切り替えも可能）
- リモート監視（ネットワーク対応）
- 最大16拠点を一元管理可能なCMS(セントラルマネージメントシステム)
| ITVDG1008 仕様 | |
| ビデオ方式 | NTSC／PAL （自動検出） |
| 画像圧縮形式 | H.264 |
| 映像入力 | 8チャンネル (HD-TVI / アナログ) |
| 映像出力 | VGA／HDMI／BNC |
| 音声入力/出力 | 4入力／2出力（モノラル） |
| 最大録画レート（フレーム） | 1980×1080pixels ： 60IPS |
| 画質設定 | 4段階 |
| ハードディスク | 2TB |
| 動作検出領域 | 1チャンネルあたり16×12のグリッド |
| プリアラーム録画 | ○ |
| バックアップデバイス | USB2.0フラッシュメモリ／ネットワーク |
| イーサネット | 10/100Base-T イーサネットで遠隔操作とライブ映像監視をサポート |
| WEBインターフェース | ライセンスソフト「ビデオビューアー」/WEBブラウザ OS：Windows 7/Vista/XP/2000 |
| ネットワークプロトコル | TCP/IP、PPPoE、DHCP、DDNS |
| PTZコントロール | ○ ※DCCS対応PTZカメラのみ |
| 電源（±10%） | DC19V 3.42A |
| 消費電力（±10%） | 64W以下 |
| 使用環境温度 | 10℃～40℃ |
| 寸法（mm） | 430（W）×65（H）×338（D） |
| システムリカバリー | 停電後のシステム自動復旧 |
| 付属品 | ACアダプター、マウス、説明書 |
| 保証期間 | １年間 |
