愛知県稲沢市 太陽光発電施設 防犯カメラ、LED防犯灯設置の実例37

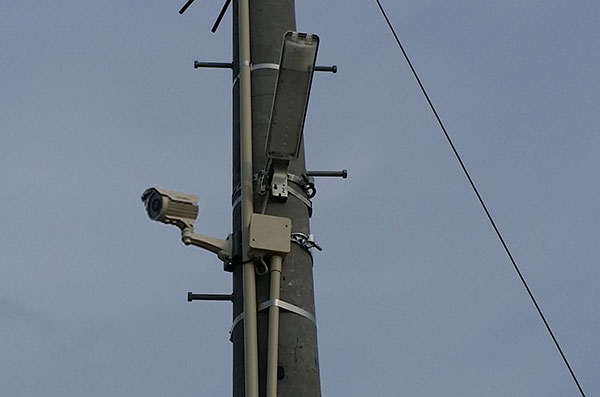

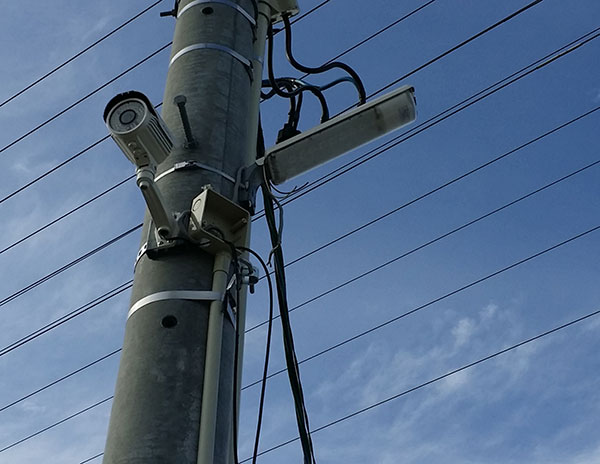

既設の電柱やポールに防犯カメラを4台とLED防犯灯を4台設置させていただきました。
ゴミの投げ入れやいたずらなどへの対策がメインとなりますため敷地境界部を監視します。
LED防犯灯は明るさセンサーを内蔵しておりますため夕方暗くなると自動で点灯し明け方明るくなると消灯します。
6台のカメラで死角無く敷地内を監視しております。また遠隔監視のため資材置場にインターネット回線も引いていただいておりますのでレコーダにネットワーク監視設定を行い、事務所のパソコンも設定させていただきました。
設置工事させていただいた防犯カメラ
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 24個の赤外線LEDにて暗闇も監視
- 有効赤外線照射距離は最大20m
- 防雨仕様（防水性能：IP65）で屋外設置可能
- ルーフ搭載により夏の強い日差しによる熱暴走や、風雨からカメラを防護します
- 水平視野角約66°
- 保証期間は3年間
| 防雨型赤外線LED搭載カラーカメラ catFC-H250 仕様 | |
| イメージセンサー | 1/3インチカラー SONY SUPER HAD CCD |
| 解像度 | 540TVライン |
| 画素数 | 41万画素 |
| 撮影範囲 | 水平：約66度／上下：約49度 |
| 動作可能周囲温度 | －10～＋50度 |
| 最低照度 | 0.1Lux（赤外線照射時：0Lux） |
| 重量 | 約700g |
| レンズ | f=4.0mm |
| LED個数 | 24個 |
| 赤外線照射距離 | 約20m |
| S/N比 | 50dB以上 |
| 外形寸法 | 約70（幅）×95（高）×170（奥）mm |
| 電源 | DC12V |
| 消費電流 | 約150mA （赤外線照射時：約350mA） |
| オートゲインコントロール | 有り |
| 逆行補正機能 | 有り（WDR機能） |
| フリッカレス機能 | 無し |
特徴
- 2.8～12mmのバリフォーカル（可変）ズームレンズ搭載
- Sony Effio-Eシステム52万画素のCCDセンサー搭載 高解像度700TVLモデル
- 赤外線投光器内蔵で暗視撮影が可能（最長照射距離約60m）
- 赤外線照射による乱反射を被写体に合わせて調整するスマートIR機能
- D-WDR(ワイドダイナミックレンジ）機能搭載
- 2D-DNR（デジタルノイズリダクション）機能により低照度撮影時のノイズを低減
- OSD（オンスクリーンディスプレイ）メニュー画面表示により各設定が可能
- プライバシーゾーン機能、ホワイトバランス機能、オートゲインコントロール機能、カメラID表示機能、画質調整等
| VCS9562SHV 仕様 | |
| イメージセンサー | SONY製 1/3インチカラーCCD 52万画素 |
| 有効画素数 | 976（H）×494（V） |
| 最低被写体照度 | 0.03Lux（F1.2） （赤外線ON時は0LUX） |
| レンズ | f=2.8～12mm |
| 水平視野角 | 約77～23° |
| 赤外線照射距離 | 最長約60m（LED70個、850nm） |
| 逆光補正機能 | BLC・HLC |
| 映像出力 | BNC端子 |
| マイク機能 | － |
| オートゲインコントロール機能 | 有り |
| ホワイトバランス機能 | 有り |
| プライバシーマスク | 4ヶ所任意設定 |
| 防水規格 | IP66 暴噴流型（本体のみ） |
| 使用温湿度範囲 | -5～40℃/30～80%RH |
| 電源 | DC12V |
| 消費電流 | 最大約400ｍA |
| 重量 | 約950g(本体のみ) |
| 付属品 | ACアダプター 取付ネジ 六角レンチ 防犯カメラ設置シール |
設置工事させていただいた録画装置（DVR）
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- クリアな画像、高性能と稼動面の維持を兼ね備えた、デザイン設計、高品質、シンプル操作のオールインワンデジタルビデオレコーダ
- 大容量2TBハードディスク搭載
- 「ブルーレイディスク」などで標準動画形式となっている最先端の『H.264』高圧縮方式採用で高画質・長時間録画を実現
- 前面パネル、赤外線リモコン、マウスの3つからユーザーのお好みに応じた簡単操作
- グラフィック検索、日時検索、イベントログリスト検索と利便性の高い多彩な検索方法で、見たい映像を瞬時に再生可能
- 標準装備のUSBポートを使用して、ハードディスクに録画した映像のバックアップ及びパソコンへの外部出力、再生が可能。ビューアソフトも同時にインストールされるので、映像再生も容易に可能
- 簡単操作の高性能ネットワーク遠隔監視機能が標準付属され遠隔ソフトを通じて自由に監視・再生可能
- CMS（中央集中管理システム）機能を利用して、複数台のDVRを統合管理することが可能
- 保証期間は3年間
| 16ch DVR catFRP208 仕様 | |
| 操作 | 前面パネル、赤外線リモコン、マウス |
| 最高解像度 | 720（H)×480（V) NTSC信号 |
| 記録方式 | H.264 |
| 録画速度 | 720×480（120コマ/秒）、720×240（120コマ/秒）、360×240（120コマ/秒） |
| 映像入力（BNC) | 8CH |
| 映像出力（BNC) | VGA/HDMI/SPOT/コンポジット |
| 映像ループ出力（ BNC ） | － |
| 録画画質設定/内蔵HDD | 5段階で選択可能/2TB（最大4TBまで増設可能） |
| バックアップ | USBフラッシュメモリー※別売り/外部HDD※別売り/ネットワーク |
| ネットワーク機能 | 標準装備（TCP/IP接続）RJ45 |
| アラーム入力 / アラーム出力 | 16入力/1出力 |
| 音声入出力（RCA) | 1入力（RCA)/1出力（RCA) |
| 動作可能周囲温度 | 0度～40度（湿度90%未満であること） |
| 外形寸法/重量 | 約280（幅）×55（高）×315（奥）mm/約1.4kg（HDD未装着時） |
| 消費電力/電源供給 | 最大50W/12V 5A（付属品ACアダプターを使用） |
| 付属品 | DVR本体 クライアントソフトウェアCD リモコン バッテリー（AAAサイズ） 電源アダプタ 取扱説明書 マウス |
